TEKNİK ÖZELLİKLER
|

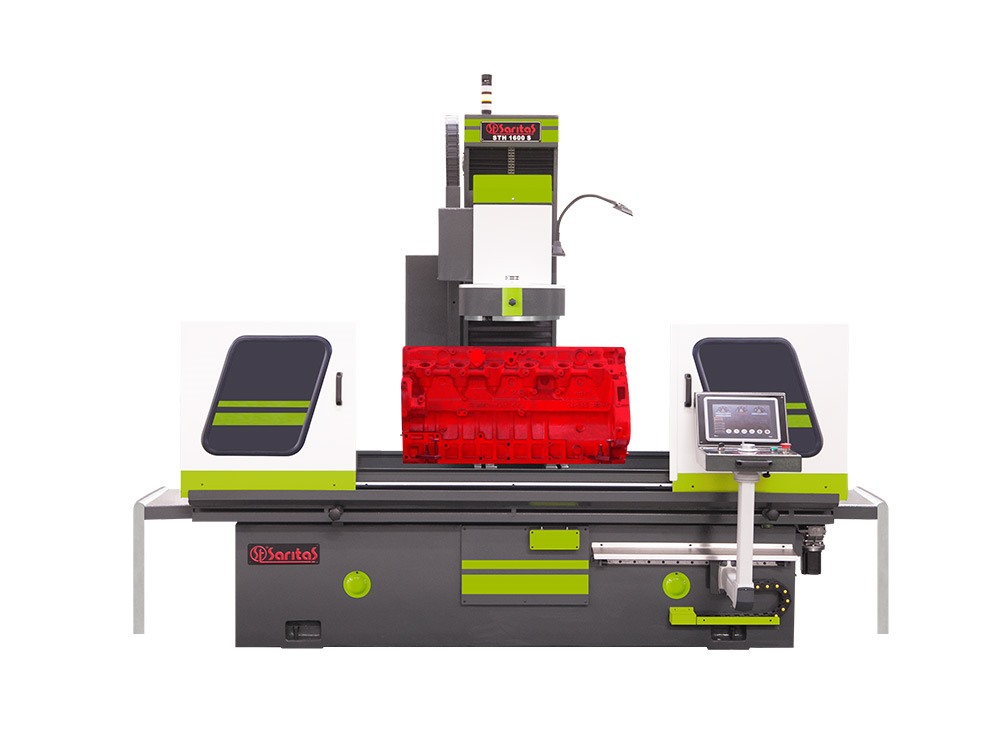

STH 1500
|
|
Puntalar arası maksimum mesafe
|
1600 mm
|
|
Aynalar arası maksimum mesafe
|
1550 mm
|
|
Merkezler arası bağlanabilecek maksimum iş ağırlığı
|
250 kg
|
|
Destek aparatı ile bağlanabilecek maksimum iş ağırlığı
|
500 kg
|
|
Ayna merkezi ile tabla arası mesafe
|
275 mm
|
|
Desteklerin maksimum çapı
|
130 mm
|
|
Taşlama taşı maksimum çapı
|
710 mm
|
|
Yeni taş ile maksimum taşlama çapı
|
200 mm
|
|
Kafa ağırlıklarının maksimum hareketi
|
140 mm
|
|
Minimum taş kalınlığı
|
18 mm
|
|
Maksimum taş kalınlığı
|
50 mm
|
|
İş bağlama ayna çapı
|
200 mm
|
|
İş kafası dönme hızları (Kademesiz)
|
10÷100 rpm
|
|
Maksimum tabla üzeri dönme çapı
|
550 mm
|
|
İş kafası enine hareketi
|
25 mm
|
|
|
|
KOD
|
STANDART EKİPMANLAR
|
ADET / QUANTITY
|
|
STD 101
|
PLC sistem servo motorlar için |
1
|
|
STD 102
|
X eksen servo motor | 1
|
|
STD 103
|
Y eksen servo motor |
1
|
|
STD 104 | Y eksen el çarkı |
1
|
|
STD 105
|
X eksen el çarkı |
1
|
|
STD 106
|
Sabit standart destek aparatı 30÷160 mm kapasiteli
| 2
|
|
STD 107
|
Taşlama taşı bileme ve radüs verme aparatı (1,5 karat Elmaslı) |
1
|
|
STD 108 |
Krank mili merkezleme aleti ve saati |
1
|
|
STD 109 |
Krank mili kaba merkezleme aparatı |
1
|
|
STD 110 |
İş bağlama aynaları 200 mm |
2
|
|
STD 111 |
Kafa hareket kontrol aparatı ve saati |
1
|
|
STD 112 |
Taşlama taşı flanşı |
2
|
|
STD 113 |
Statik taş balans alma sehpası ve diskleri |
1
|
|
STD 114 |
Taşlama taşı 710x203x20mm |
1
|
|
STD 115 |
Taş balans alma mili |
1 set
|
|
STD 116 |
Taş flanşı sökme aparatı ve kovanı |
1 set
|
|
STD 117 |
Kızak yağlama sistemi |
1
|
| |
|
| |
|
| |
|
|
KOD
|
EKSTRA EKİPMANLAR
|
ADET / QUANTITY
|
|
SR 0010 |
Askılı kompratör saati ile birlikte (25-110mm) |
1
|
SR 0011
|
Askılı kompratör ayağı (100-200 mm) |
1
|
SR 0012
|
|
1
|
|
SR 0013 |
İş bağlama aynaları |
1
|
|
SR 0014 |
Sabit standart destek aparatı 30÷160 mm kapasiteli
|
1
|
|
SR 0015 |
Krank ön taraf denge ağırlıkları (2 adet gereklidir) |
1 set
|
|
SR 0016 |
Krank arka taraf denge ağırlıkları (2 adet gereklidir) |
1 set
|
|
SR 0017 |
Polisaj makinesi ve şerit |
1
|
|
SR 0018 |
20 mm şerit zımpara |
1
|
|
SR 0019 |
25 mm şerit zımpara |
1
|
|
SR 0020 |
30 mm şerit zımpara |
1
|
|
SR 0021 |
Sabit konik punta (2 adet)
|
1 set
|
|
SR 0022 |
Boru puntası |
1
|
|
SR 0023 |
Fırdöndü aparatı (Ø20÷75 mm) (2 adet gereklidir)
|
1 set
|
|
SR 0024 |
Fırdöndü aparatı (70÷140 mm) (2 adet gereklidir)
|
1 set
|
|
SR 0025 | Fırdöndü sıkma aparatı (2 adet gereklidir) |
1 set
|
|
SR 0026 |
Taşlama taşı flanşı |
1
|
|
SR 0027 |
Taşlama taşı bileme elması (1,5 karat Elmaslı)
|
1
|
|
SR 0028 |
Taşlama taşı 710x203x18 mm
|
1
|
|
SR 0029 |
Taşlama taşı 710x203x20 mm
|
1
|
| |
|
|
ÖLÇÜLER
|
|
Uzunluk
|
2220 mm
|
|
Yükseklik
|
1920 mm
|
|
Genişlik
|
1520 mm
|
|
SANDIKLI ÖLÇÜLER
|
|
Uzunluk
|
2320 mm
|
|
Yükseklik
|
2020 mm
|
|
Genişlik
|
1640 mm
|
|
AĞIRLIKLAR
|
|
Sandıksız
|
2400 kg
|
|
Sandıklı
|
2700 kg
|
