STH 2200

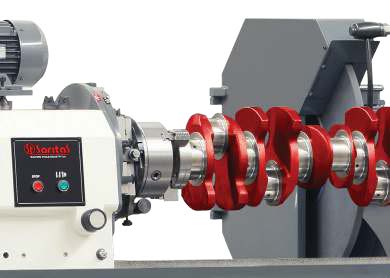

STH 2200 Krank Taşlama Makinası: Krank millerinin hassas şekilde taşlanması ve istenilen kalitede yüzey elde edilmesi amacı ile dizayn edilmiştir. Ana gövde komple tek parça, tabla ve taş kafası vasılı yüksek kaliteli pik dökümden imal edilmektedir. Taş kafası hareketi; oleodinamik, çift hızlı hidrolik sistemle sağlanmaktadır. İş kafalarının pnömatik (hava yardımıyla) çalışması ve iş kafası dönme hızlarının kademesiz olarak ayarlanabilmesi tezgahın kullanımını son derece kolaylaştırmıştır. Tablanın sağa-sola hareketi elle (manuel) ve otomatik kontrollüdür. Makinada mikrometrik paso verme sisteminin olması, işin seri ve hassas olarak yapılmasını sağlamaktadır.

TEKNİK ÖZELLİKLER STH 2200
Puntalar arası maksimum mesafe

2250 mm

Aynalar arası maksimum mesafe

2200 mm

Merkezler arası bağlanabilecek maksimum iş ağırlığı

300 kg

Destek aparatı ile bağlanabilecek maksimum iş ağırlığı

600 kg

Ayna merkezi ile tabla arası mesafe

300 mm

Desteklerin maksimum çapı

130 mm

Taşlama taşı maksimum çapı 810 mm
Yeni taş ile maksimum taşlama çapı

200 mm

Kafa ağırlıklarının maksimum hareketi

140 mm

Minimum taş kalınlığı 18 mm
Maksimum taş kalınlığı

60 mm

İş bağlama ayna çapı

200 mm

İş kafası dönme hızları (Kademesiz) 10/100 rpm
Maksimum tabla üzeri dönme çapı

600 mm

İş kafası enine hareketi

25 mm

Kafaların yer değiştirmesi için hava basıncı 8 bar
Taş kafası hidrolik hızlı ilerlemesi

200 mm

Taş kafası manuel ilerlemesi

150 mm

Taş kafasının elle döndürülmesindeki ilerlemesi (1 turda)

1 mm

Taş kafasının itme beslemesi (Hassas paso verme)

0.005 mm

Her elle çevrilişte tablanın bir turda ilerlemesi 5 mm

Tabla otomatik hızlı ilerlemesi 5000 mm/1ʹ
Taş motor gücü 7,5 kw
İş kafası motor gücü 1,5 kw
Hidrolik ünite motor gücü 2,2 kw
Tabla hareket motor gücü 0,75 kw
Soğutma ünitesi motor gücü 0,09 kw
KOD STANDART EKİPMANLAR ADET / QUANTITY
STD 133 Sabit standart destek aparatı 30/160 mm kapasiteli

2

STD 134 Taşlama taşı bileme ve radüs verme aparatı (Elmaslı)

1

STD 135 Krank mili merkezleme aleti ve saati

1

STD 136 Krank mili kaba merkezleme aparatı

1

STD 137 İş bağlama aynaları 200 mm

2

STD 138 Kafa hareket kontrol aparatı ve saati

1

STD 139 Taşlama taşı 810x203x22 mm

1

STD 562 Statik taş balans alma sehpası ve diskleri

1 set

STD 140 Taşlama taşı flanşı

2

STD 141 Taş balans alma mili

1

STD 142 Taş flanşı sökme aparatı ve kovanı

1

STD 143 Kızak yağlama sistemi

1 set

STD 144 Hidrolik sistem

1 set

STD 145 Pnömatik sistem

1 set

STD 146 Soğutma sistemi

1 set

STD 147 Servis takımı

1 set

STD 148 Kullanma kılavuzu

1

KOD EKSTRA EKİPMANLAR ADET / QUANTITY
SR 0168 Askılı kompratör saati ile birlikte (25-110 mm)

SR 0169 Askılı kompratör ayağı (100-200 mm)

SR 0054 Elektronik krank mili ölçüm cihazı

SR 0055 Krank dengeleme ağırlığı

SR 0056 Polisaj makinesi ve şerit

SR 0057 20 mm şerit zımpara

SR 0058 25 mm şerit zımpara

SR 0059 30 mm şerit zımpara

SR 0060 Sabit konik punta (2 adet)

SR 0061 Boru puntası

SR 0062 Fırdöndü aparatı

SR 0063 Fırdöndü sıkma aparatı (20/75 mm) (2 adet)

SR 0064 Fırdöndü sıkma aparatı (70/140 mm) (2 adet)

SR 0065 Taşlama taşı 810x203x18 mm

SR 0066 Taşlama taşı 810x203x20 mm

SR 0067 Taşlama taşı 810x203x24 mm

SR 0068 Taşlama taşı 810x203x26 mm

SR 0069 Taşlama taşı 810x203x28 mm

SR 0070 Taşlama taşı 810x203x30 mm

SR 0071 Taşlama taşı 810x203x32 mm

SR 0072 Taşlama taşı 810x203x34 mm

SR 0073 Taşlama taşı 810x203x36 mm

SR 0074 Taşlama taşı 810x203x38 mm

SR 0075 Taşlama taşı 810x203x40 mm

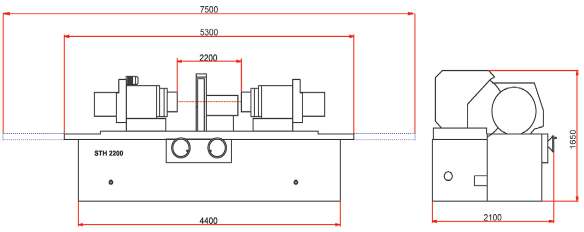

ÖLÇÜLER

Uzunluk

4400 mm

Yükseklik

1650 mm

Genişlik

2100 mm

SANDIKLI ÖLÇÜLER

Uzunluk

4550 mm

Yükseklik

1860 mm
Genişlik

2250 mm

AĞIRLIKLAR
Sandıksız

5300 kg

Sandıklı

6300 kg
