TEKNİK ÖZELLİKLER
|
STH 1800
|
|
Puntalar arası maksimum mesafe
|
1900 mm
|
|
Aynalar arası maksimum mesafe
|
1850 mm
|
|
Merkezler arası bağlanabilecek maksimum iş ağırlığı
|
300 kg
|
|
Destek aparatı ile bağlanabilecek maksimum iş ağırlığı
|
600 kg
|
|
Ayna merkezi ile tabla arası mesafe
|
300 mm
|
|
Desteklerin maksimum çapı
|
130 mm
|
|
Taşlama taşı maksimum çapı
|
710 mm
|
|
Yeni taş ile maksimum taşlama çapı
|
200 mm
|
|
Kafa ağırlıklarının maksimum hareketi
|
140 mm
|
|
Minimum taş kalınlığı
|
18 mm
|
|
Maksimum taş kalınlığı
|
50 mm
|
|
İş bağlama ayna çapı
|
200 mm
|
|
İş kafası dönme hızları (Kademesiz)
|
10/100 rpm
|
|
Maksimum tabla üzeri dönme çapı
|
600 mm
|
|
İş kafası enine hareketi
|
25 mm
|
|
Kafaların yer değiştirmesi için hava basıncı
|
8 bar
|
|
Taş kafasının servo motor ile seri ilerlemesi
|
150 mm
|
|
Taş kafasının el çarkı ile manuel ilerlemesi
|
150 mm
|
| El çarkı ileTaş kafasının ilerlemesi (1 turda)
|
1-10-100 mm
|
| El çarkı ile tablanın ilerlemesi (1 turda) | 0÷5
|
| Her elle çevrilişte tablanın bir turda ilerlemesi
|
5 mm
|
|
Tabla otomatik hızlı ilerlemesi
|
3000 mm/1ʹ
|
|
Taş motor gücü
|
5,5 kw AC motor |
| Taş kafası hareket motor gücü
|
1,5 kw servo motor |
| İş kafası motor gücü
|
1,5 kw AC motor |
|
Tabla hareket motor gücü
|
1 kw servo motor |
|
Soğutma ünitesi motor gücü
|
0,09 kw AC motor |
|
KOD
|
STANDART EKİPMANLAR
|
ADET / QUANTITY
|
|
STD 168 |
PLC sistem dokunmatik ekran ve servo motorlar için |
1
|
|
STD 169 | X eksen servo motor | 1
|
|
STD 170 |
Y eksen servo motor
|
1
|
|
STD 171 |
Y eksen el çarkı
|
1
|
|
STD 172 | X eksen el çarkı |
1
|
|
STD 173 |
Sabit standart destek aparatı 30÷160 mm kapasiteli
|
2
|
|
STD 174 |
Taşlama taşı bileme ve radüs verme aparatı (1.5 karat Elmaslı)
|
1
|
|
STD 175 |

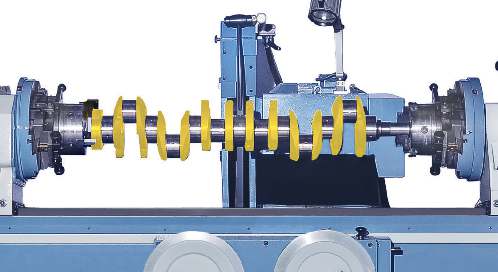

Krank mili merkezleme aleti ve saati
|
1
|
|
STD 176 | Krank mili kaba merkezleme aparatı |
1
|
|
STD 177 | İş bağlama aynaları 200 mm |
2
|
|
STD 178 |
Kafa hareket kontrol aparatı ve saati
|
1
|
|
STD 179 |
Taşlama taşı flanşı
|
2
|
|
STD 180 |
Statik taş balans alma sehpası ve diskleri
|
1 set
|
|
STD 181 |
Taşlama taşı 710x203x22 mm
|
1
|
|
STD 182 |
Taş balans alma mili
|
1
|
|
STD 183 |
Taş flanşı sökme aparatı ve kovanı
|
1
|
|
STD 184 |
Kızak yağlama sistemi | 1 set
|
|
STD 185 |
Pnömatik sistem | 1 set
|
|
STD 186 |
Soğutma sistemi | 1 set
|
|
STD 187 |
Servis takımı | 1 set
|
|
STD 188 |
Aydınlatma lambası | 1
|
|
STD 189 |
Tezgah terazi ayakları | 10
|
|
STD 190 |
Kullanım kılavuzu | 1
|
|
|
|
| |
|
|
KOD
|
EKSTRA EKİPMANLAR
|
ADET / QUANTITY
|
|
SR 0091 |
Askılı kompratör saati ile birlikte (25-110 mm) |
1
|
|
SR 0092 |
Askılı kompratör ayağı (100-200 mm)
|
1
|
|
SR 0093 |
X ve Y ekseni dijital ekran (Turkish Product) |
1
|
|
SR 0094 |
İş bağlama aynaları 200 mm |
1
|
|
SR 0095 |
Sabit standart destek aparatı 30÷160 mm kapasiteli |
1
|
|
SR 0096 |
Krank ön taraf denge ağırlıkları (2 adet gereklidir) |
1 set
|
|
SR 0097 |
Krank arka taraf denge ağırlıkları (2 adet gereklidir) |
1 set
|
|
SR 0098 |
Polisaj makinesi ve şerit |
1
|
|
SR 0099 |
20 mm şerit zımpara |
1
|
|
SR 0100 |
25 mm şerit zımpara |
1
|
|
SR 0101 |
30 mm şerit zımpara |
1
|
|
SR 0102 |
Sabit konik punta (2 adet) |
1 set
|
|
SR 0103 |
Boru puntası |
1
|
|
SR 0104 |
Fırdöndü sıkma aparatı (Ø20÷75 mm) (2 adet gereklidir) |
1 set
|
|
SR 0105 |
Fırdöndü sıkma aparatı (Ø70÷140 mm) (2 adet gereklidir) |
1 set
|
|
SR 0106 |
Fırdöndü aparatı (2 adet gereklidir) |
1 set
|
|
SR 0107 |
Taşlama taşı flanşı |
1
|
|
SR 0108 | Taşlama taşı bileme elması (1.5 karat Elmaslı) |
1
|
|
SR 0109 |
Taşlama taşı 710x203x18 mm
|
1
|
|
SR 0110 |
Taşlama taşı 710x203x20 mm
|
1
|
|
SR 0111 |
Taşlama taşı 710x203x24 mm
|
1
|
|
SR 0112 |
Taşlama taşı 710x203x26 mm
|
1
|
|
SR 0113 |
Taşlama taşı 710x203x28 mm
|
1
|
|
SR 0114 |
Taşlama taşı 710x203x30 mm
|
1
|
| SR 0115 | Taşlama taşı 710x203x32 mm |
1
|
| SR 0116 |
Taşlama taşı 710x203x34 mm
|
1
|
| SR 0117 |
Taşlama taşı 710x203x36 mm
|
1
|
| SR 0118 |
Taşlama taşı 710x203x38 mm
|
1
|
| SR 0119 |
Taşlama taşı 710x203x40 mm
|
1
|
| SR 0120 |
Taşlama taşı 710x203x50 mm
|
1
|
| SR 0121 |
Aydınlatma lambası |
1
|
|

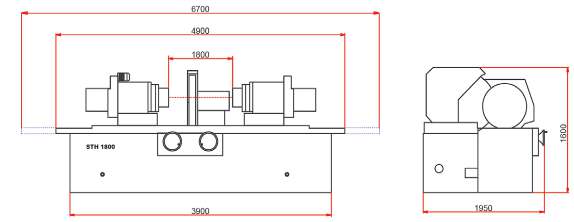

ÖLÇÜLER
|
|
Uzunluk
|
3900 mm
|
|
Yükseklik
|
1600 mm
|
|
Genişlik
|
1950 mm
|
|
SANDIKLI ÖLÇÜLER
|
|
Uzunluk
|
4050 mm
|
|
Yükseklik
|
1800 mm
|
|
Genişlik
|
2100 mm
|
|
AĞIRLIKLAR
|
|
Sandıksız
|
4800 kg
|
|
Sandıklı
|
5700 kg
|
