STH 1500

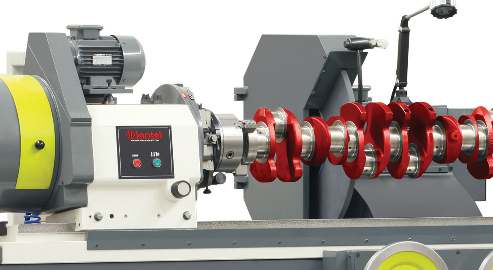

STH 1500 Krank Taşlama Makinası: Krank millerinin hassas şekilde taşlanması ve istenilen kalitede yüzey elde edilmesi amacı ile dizayn edilmiştir. Ana gövde komple tek parça, tabla ve taş kafası vasılı yüksek kaliteli pik dökümden imal edilmektedir. Taş kafası hareketi; oleodinamik, çift hızlı hidrolik sistemle sağlanmaktadır. İş kafalarının pnömatik (hava yardımıyla) çalışması ve iş kafası dönme hızlarının kademesiz olarak ayarlanabilmesi tezgahın kullanımını son derece kolaylaştırmıştır. Tablanın sağa-sola hareketi elle (manuel) ve otomatik kontrollüdür. Makinada mikrometrik paso verme sisteminin olması, işin seri ve hassas olarak yapılmasını sağlamaktadır.

TEKNİK ÖZELLİKLER STH 1500
Puntalar arası maksimum mesafe

1600 mm

Aynalar arası maksimum mesafe

1550 mm

Merkezler arası bağlanabilecek maksimum iş ağırlığı

250 kg

Destek aparatı ile bağlanabilecek maksimum iş ağırlığı

500 kg

Ayna merkezi ile tabla arası mesafe

275 mm

Desteklerin maksimum çapı

130 mm

Taşlama taşı maksimum çapı

710 mm

Yeni taş ile maksimum taşlama çapı

200 mm

Kafa ağırlıklarının maksimum hareketi

140 mm

Minimum taş kalınlığı 18 mm
Maksimum taş kalınlığı

50 mm

İş bağlama ayna çapı

200 mm

İş kafası dönme hızları (Kademesiz) 10÷100 rpm
Maksimum tabla üzeri dönme çapı

550 mm

İş kafası enine hareketi

25 mm

Kafaların yer değiştirmesi için hava basıncı 8 bar
Taş kafası hidrolik hızlı ilerlemesi

150 mm

Taş kafası manuel ilerlemesi

150 mm

Taş kafasının elle döndürülmesindeki ilerlemesi (1 turda)

1 mm

Taş kafasının itme beslemesi (Hassas paso verme)

0.005 mm

Her elle çevrilişte tablanın bir turda ilerlemesi

5 mm

Tabla otomatik hızlı ilerlemesi 5000 mm/1ʹ
Taş motor gücü 5,5 kw
İş kafası motor gücü 1,5 kw
Hidrolik ünite motor gücü 2,2 kw
Tabla hareket motor gücü 0,75 kw
Soğutma ünitesi motor gücü 0,09 kw
KOD STANDART EKİPMANLAR ADET / QUANTITY
STD 101 Sabit standart destek aparatı 30÷160 mm kapasiteli

2

STD 102 Taşlama taşı bileme ve radüs verme aparatı (Elmaslı)

1

STD 103 Krank mili merkezleme aleti ve saati

1

STD 104 Krank mili kaba merkezleme aparatı

1

STD 105 İş bağlama aynaları 200 mm

2

STD 106 Kafa hareket kontrol aparatı ve saati

1

STD 107 Taşlama taşı 710x203x22 mm

1

STD 560 Statik taş balans alma sehpası ve diskleri

1 set

STD 108 Taşlama taşı flanşı

2

STD 109 Taş balans alma mili

1

STD 110 Taş flanşı sökme aparatı ve kovanı

1

STD 111 Kızak yağlama sistemi

1 set

STD 112 Hidrolik sistem

1 set

STD 113 Pnömatik sistem

1 set

STD 114 Soğutma sistemi

1 set

STD 115 Servis takımı

1 set

STD 116 Kullanma kılavuzu

1

KOD EKSTRA EKİPMANLAR ADET / QUANTITY
SR 0164 Askılı kompratör saati ile birlikte (25-110 mm)

SR 0165 Askılı kompratör ayağı (100-200 mm)

SR 0010 Elektronik krank mili ölçüm cihazı

SR 0011 Krank dengeleme ağırlığı

SR 0012 Polisaj makinesi ve şerit

SR 0013 20 mm şerit zımpara

SR 0014 25 mm şerit zımpara

SR 0015 30 mm şerit zımpara

SR 0016 Sabit konik punta (2 adet)

SR 0017 Boru puntası

SR 0018 Fırdöndü aparatı

SR 0019 Fırdöndü sıkma aparatı (20÷75 mm) (2 adet)

SR 0020 Fırdöndü sıkma aparatı (70÷140 mm) (2 adet)

SR 0021 Taşlama taşı 710x203x18 mm

SR 0022 Taşlama taşı 710x203x20 mm

SR 0023 Taşlama taşı 710x203x24 mm

SR 0024 Taşlama taşı 710x203x26 mm

SR 0025 Taşlama taşı 710x203x28 mm

SR 0026 Taşlama taşı 710x203x30 mm

SR 0027 Taşlama taşı 710x203x32 mm

SR 0028 Taşlama taşı 710x203x34 mm

SR 0029 Taşlama taşı 710x203x36 mm

SR 0030 Taşlama taşı 710x203x38 mm

SR 0031 Taşlama taşı 710x203x40 mm

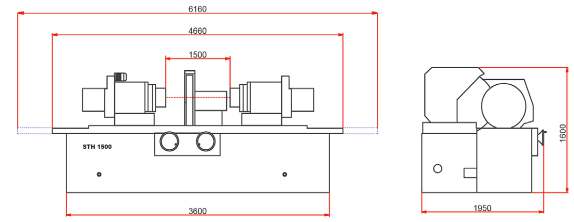

ÖLÇÜLER

Uzunluk

3600 mm

Yükseklik

1600 mm

Genişlik

1950 mm

SANDIKLI ÖLÇÜLER

Uzunluk

3750 mm

Yükseklik

1900 mm

Genişlik

2100 mm

AĞIRLIKLAR
Sandıksız

4300 kg

Sandıklı

5100 kg
